Sopivien suulakepuristimen muovikoneiden valinta
Putkien valmistustoimintojen suulakepuristimen järjestelmien valitseminen
Asianmukaisten suulakepuristimen muovikoneiden valinta edustaa kriittistä päätöstä putkien valmistustoimissa. Tuottaako jäykät PVC -putket, joustavat letkut tai erikoistuneen lämmön - kutistuvat tuotteet, oikean suulakepuristimen muovijärjestelmän valitseminen vaikuttaa suoraan tuotannon tehokkuuteen, tuotteen laatuun ja yleiseen kannattavuuteen.
Tämä kattava opas tutkii suulakepuristimen valinnan olennaisia tekijöitä, jotka vetoavat vakiintuneista putken suulakepuristusformulaatioperiaatteista ja vianetsintämenetelmistä.
Ymmärtäminen suulakepuristimen muovijärjestelmien ymmärtäminen: ydinkomponentit ja luokitukset
Nykyaikaiset suulakepuristimen muoviset laitteet koostuvat useista integroiduista komponenteista, jotka työskentelevät harmoniassa. Tynnyri- ja ruuvikokoonpano muodostaa minkä tahansa suulakepuristimen muovijärjestelmän sydämen, tyypilliset L/D -suhteet vaihtelevat välillä 24: 1 - 36: 1 putkisovelluksissa.
Yksi - ruuvin suulakepuristimet
Yksittäinen - Ruuvin suulakepuristin muovikoneet hallitsevat putkenvalmistussektoria, ja niiden osuus asennuksista on noin 75% maailmanlaajuisesti. Nämä järjestelmät toimivat prosessointilämpötiloissa välillä 150 - 220 astetta useimmille kestomuovimateriaaleille.
Twin - ruuvin suulakepuristimet
Twin - ruuvi-suulakepuristimen muovikokoonpanot tarjoavat parannettuja sekoitusominaisuuksia saavuttaen jakautuvat sekoitusindeksit 0,85 - 0,95 verrattuna 0,65-0,75: een yksiruuvijärjestelmille.
Extruter tynnyri ja ruuvikokoonpano - muovisten suulakepuristusjärjestelmien ydinkomponentit
Suulakepuristimen muoviyksikön syöttöosa ylläpitää tyypillisesti lämpötiloja 20-30 astetta sulamispisteen alapuolella, kun taas mittausvyöhyke toimii 10-15 asteessa materiaalin prosessointilämpötilan yläpuolella. PVC-suulakepuristussovelluksissa tämä tarkoittaa syöttövyöhykkeen lämpötiloja 140-150 asteen ja mittausvyöhykkeiden saavuttaessa 185-195 astetta.
Kriittiset valintaparametrit suulakepuristimen muovilaitteille
Kun arvioitat putken tuotannon suulakepuristimen muovivaihtoehtoja, useat kvantitatiiviset parametrit vaativat huolellista harkintaa. Lähtökapasiteetti on ensisijaisena mittarina, jonka teollisuus suulakepuristimen muovijärjestelmät vaihtelevat 50 kg/h laboratorioyksiköille yli 2 500 kg/h suurelle - halkaisija putken tuotanto.
Ruuvin halkaisija korreloi suoraan ulostulon kanssa suhteen:
Lähtö (kg/h)=2.5 × d² × n × ρ
Jos D edustaa ruuvin halkaisijaa senttimetreissä, n on ruuvin nopeus kierrosta, ja ρ on materiaalitiheys.
"Suulakepuristimen muovikoneiden tehovaatimukset vaihtelevat tyypillisesti välillä 0,15-0,25 kW/h lähtöä.
Energiankulutuksen näkökohdat
Energiatehokkuudesta tulee ratkaisevan tärkeä, koska suulakepuristimen muovitoiminnot kuluttavat 40–60% kasvien kokonaisenergiasta putkien tuotantolaitoksissa.
Energiavaatimukset: 0,15-0,25 kW/kg/h lähtöä
40–60% kasvien kokonaisenergiasta, jota kulutetaan suulakepuristuksella
Nykyaikaiset järjestelmät sisältävät energian talteenottotekniikat
Materiaali - erityinen Consideraatiot suulakepuristimen muovivalinnassa
Erilaiset putkimateriaalit Vaaditaan erityisiä suulakepuristimen muovikokoonpanoja. Alla olevassa taulukossa on yhteenveto yleisten putkimateriaalien avainvaatimuksista:
| Materiaali | Suulakepuristintyyppi | Lähtöalue | Lämpötila -alue | Erityisvaatimukset |
|---|---|---|---|---|
| Jäykkä PVC | Rinnakkainen kaksois - ruuvi | 300-800 kg/h | 140-195 aste | ± 1 asteen lämpötilan hallinta, alhainen leikkaus |
| HDPE | Yksi - ruuvi esteellä | 200-1000 kg/tunti | 200-230 aste | 0,25-0,30 kWh/kg energiatulon |
| LDPE | Yksi - ruuvi esteellä | 150-800 kg/h | 180–220 aste | 0,20-0,25 kWh/kg Energian syöttö |
| Lämpö - kutistuminen | Erikoistunut multi - vyöhyke | 50-300 kg/h | 150-220 aste + 80-120 aste (venytys) | Tarkka molekyylisuuntauksen hallinta |
Jäykät PVC -putket
Jäykät PVC-sovellukset rinnakkais kaksois - ruuvi-suulakepuristimen muovijärjestelmät tarjoavat optimaalisen suorituskyvyn, saavuttaen lähtötaajuudet 300-800 kg/h ruuvin halkaisijoilla 65-92 mm.
Polyeteeniputket
Polyeteeniputken tuotanto hyödyntää yksittäisiä - ruuvi-suulakepuristimen muovisia laitteita esteruuveilla, ja niiden sulat lämpötilat ovat 200-230 astetta materiaalin optimaalisten ominaisuuksien saavuttamiseksi.
Lämpö - kutistuminen
Nämä sovellukset vaativat tarkan hallinnan molekyylisuuntautumisesta, joka saavutetaan erikoistuneiden suulakepuristimien muovimallien avulla, jotka sisältävät multi - vaiheen lämpötilavyöhykkeet.
Ruuvisuunnittelun optimointi suulakepuristimen muovijärjestelmille
Ruuvin geometria suulakepuristimen muovilaitteissa vaikuttaa merkittävästi prosessointiin. Pitken pakkaussuhteet - -laatuiset materiaalit vaihtelevat tyypillisesti välillä 2,5: 1-4: 1, PVC-suulakepuristuksella, joka vaatii pienemmät suhteet (2,5-3: 1) leikkauslämmityksen minimoimiseksi.
Suulakepuristimen muoviruuvin syöttöosa on 40-50%kokonaispituudesta, puristusvyöhykkeestä 25-30%ja mittausosa 25-30%.

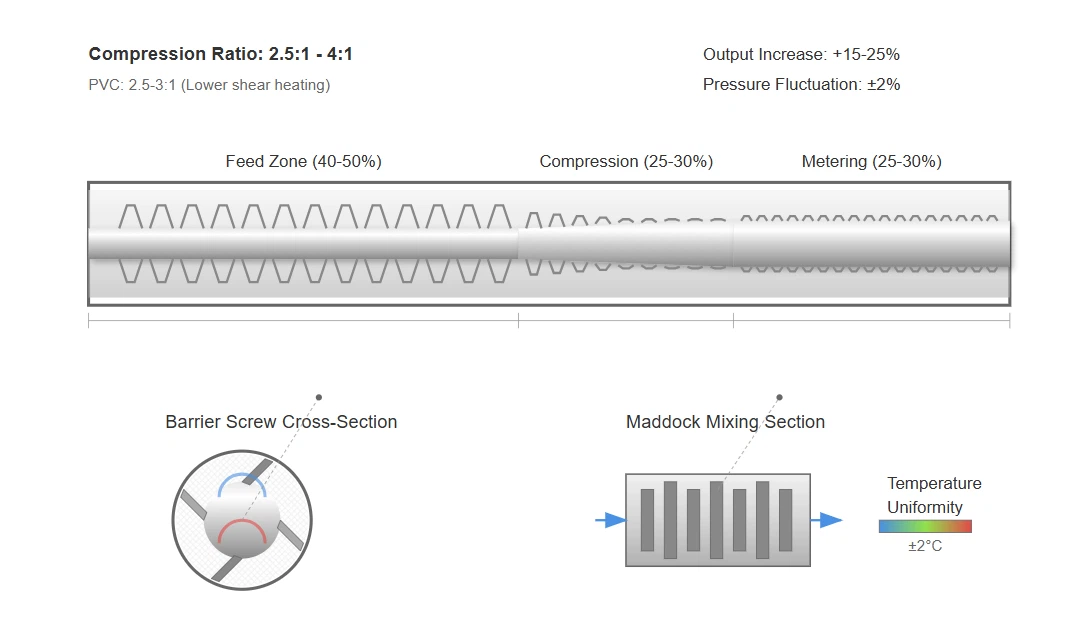

Ruuvileikkaustajakelu
Modernit ruuvisuunnittelun edut
Nykyaikaiset suulakepuristimen muoviruuvit sisältävät sekoituselementit sulatus homogeenisuuden parantamiseksi. MADDOCK -sekoitusosat suulakepuristimen muovimallissa parantavat lämpötilan tasaisuutta ± 2 asteen sisällä sulavirran yli.
Ertrudereiden muovijärjestelmien esteruuvit lisäävät lähtöä 15-25% verrattuna tavanomaisiin geometrioihin ja vähentäen samalla sulan lämpötilan vaihtelua 30–40%.
"Estekorviteknologian toteuttaminen nykyaikaisissa suulakepuristimen muovijärjestelmissä on osoittanut sulautumisen ja ulostulon stabiilisuuden jatkuvia parannuksia, tutkimuksissa, jotka osoittavat paineenvaihtelujen vähentymisen ± 8%: sta ± 2%: iin tasaisen - tilan toiminnan aikana, erityisen hyödyllinen tarkkuusputkien ja putkien sovelluksille, jotka vaativat tiukan ulottuvuuden toleransseja."
Lähde: Journal of Polymer Engineering, osa 42, numero 3, 2023
Lämpötilanhallintajärjestelmät suulakepuristimen muovilaitteissa
Tarkka lämpötilanhallinta on edelleen olennaista onnistuneelle suulakepuristimen muovikäytölle. Nykyaikaiset suulakepuristimen muoviyksiköt käyttävät useita lämmitys-/jäähdytysvyöhykkeitä, tyypillisesti 4 - 6 yksittäiselle - -ruuville ja 8-12 kaksiruuvien kokoonpanoille.
Lämmitysjärjestelmät
Jäähdytysjärjestelmät

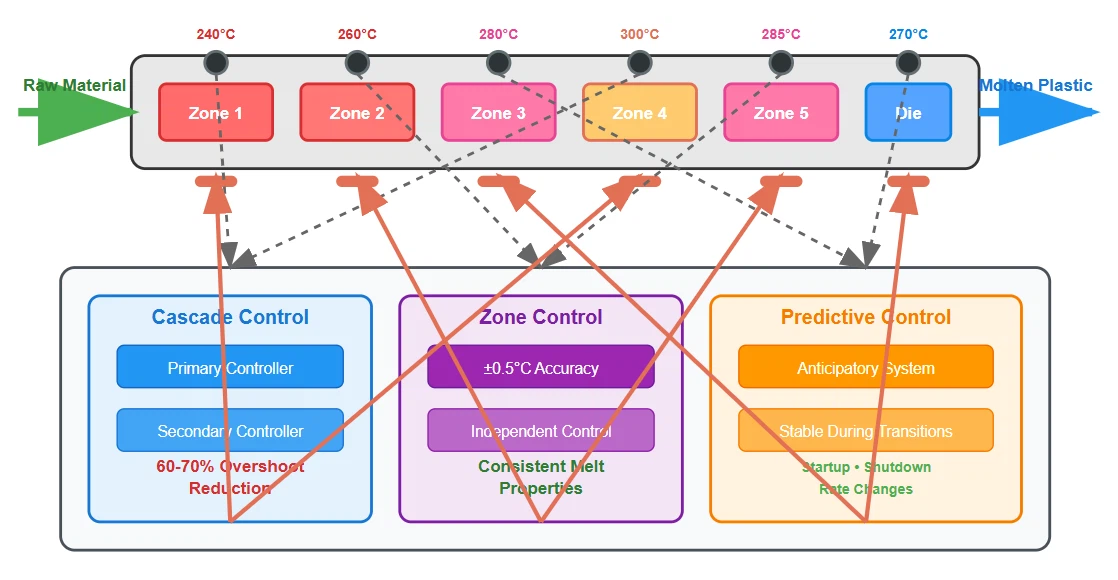

Edistyneiden lämpötilanhallintatekniikat
Edistyneiden suulakepuristimien muovimallit sisältävät kaskadinhallintaalgoritmeja, jotka vähentävät lämpötilan ylitystä 60-70% verrattuna yksinkertaiseen PID-hallintaan.
Jokainen suulakepuristimen muovijärjestelmän vyöhyke ylläpitää riippumatonta lämpötilan hallintaa tarkkuudella ± 0,5 astetta, varmistaen yhdenmukaiset sulaominaisuudet ja estävät materiaalin hajoamista.
Nykyaikaisissa järjestelmissä on ennustava lämpötilanhallinta, joka ennakoi prosessointiolosuhteiden muutoksia, pitäen vakaat lämpötilat jopa käynnistyksen, sulkemisen ja nopeuden muutosten aikana.
Kuole- ja alavirran laitteiden integrointi suulakepuristimen muovijärjestelmiin
Kuoli kokoonpanovaatimukset
Muotin kokoonpanon on vastattava suulakepuristimen muovijärjestelmän lähtöominaisuuksia. Putken suulakepuristimen muovisovellukset ylläpitävät 10-20-kertaisen seinämän paksuuden maanpituuksia varmistaen riittävän sulan lujuuden kehityksen.
Painekasu putken läpi suulakkeet vaihtelevat tyypillisesti välillä 150-300 bar jäykille materiaaleille ja 50-150 barille joustaville yhdisteille.
Alavirran käsittelylaitteet
Kalibrointilaitteet suulakepuristimen muoviyksikköä seuraavat lopulliset putken mitat. Tyhjiökalibrointisäiliöt ylläpitävät negatiivisia paineita 0,3-0,6 bar, mitoitusputket toleransseihin ± 0,1 mm halkaisijalla.
Jäähdytysjärjestelmän tekniset tiedot
Jäähdytyssäiliön pituudet: 6 - 12M (pieni - halkaisija), 20-30m (suuren halkaisijan)
Veden lämpötilan hallinta: 15-25 astetta ± 1 asteen tarkkuudella
Multi - vaiheen jäähdytys lämpötilagradientin profiloinnilla
Veden kierto- ja suodatusjärjestelmät
Yleisten ongelmien vianmääritys suulakepuristimen muovioperaatioissa
Ennaltaehkäisevä huoltovinkit
Ruuvi ja tynnyri
Säännöllinen puhdistus ja tarkastus, tarkista kulumismallit 500 käyttöaikana
Lämpötila -anturit
Kalibroi neljännesvuosi ± 0,5 asteen tarkkuuden ylläpitämiseksi, vaihda 2-3 vuoden välein
Ajaaysteems
Voitele valmistajaa kohti, tarkista kohdistus vuosittain
Hallintajärjestelmät
Ohjelmistopäivitykset, varmuuskopioparametrit kuukausittain, tarkista I/O -pisteet neljännesvuosittain
Vertaileva analyysi: Suulakepuristus vs. Injektiomuovaus
Vaikka molemmissa prosesseissa käytetään samanlaisia polymeerejä, suulakepuristus VS Injektiomuovaus asettaa erilliset laitevaatimukset. Seuraava analyysi tuo esiin keskeiset erot:
| Parametri | Suulakepuristus | Injektiomuovaus |
|---|---|---|
| Tuotantotila | Jatkuva | Ajoittainen |
| Tuotantoaste | 5-10x korkeampi vastaavalle läpimenoaikalle | Alhaisempi, mutta nopeampi monimutkaisten muotojen suhteen |
| Pääomakustannukset yksikkötuotanto | 30-40% alhaisempi | Korkeampi, etenkin suurille muotteille |
| Energiankulutus | 0,3-0,5 kWh/kg putkien tuotantoon | 0,6-1,0 kWh/kg varusteille |
| Vaihtoaika | 4-8 tuntia muotimuutoksille | 1-2 tuntia muotimuutoksia varten |
| Joustavuus | Rajoitettu jatkuviin profiileihin | Korkea kompleksissa, 3D -muodoissa |
Suulakepuristusprosessi
Jatkuva tuotanto, joka on ihanteellinen putkille, putkille ja profiileille, joissa on tasainen risti - -osat

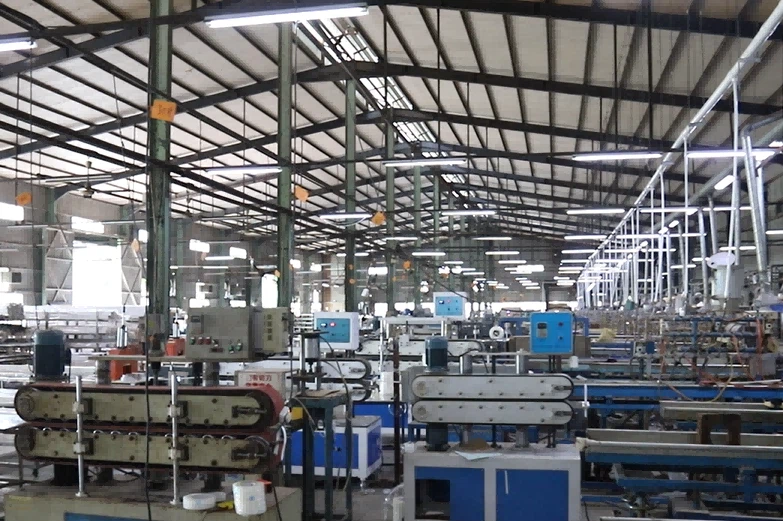

Injektiomuovausprosessi
Ajoittainen tuotanto, joka on täydellinen monimutkaisille muodoille, kuten putkenvarusteille ja liittimille
Edistyneitä ominaisuuksia modernissa suulakepuristimen muovisuunnittelussa
Nykyaikaiset suulakepuristimen muovijärjestelmät sisältävät Industry 4.0 -teknologiat parantamaan suorituskykyä, luotettavuutta ja tehokkuutta varten:
Inline -reometria
Inline -reometria suulakepuristimen muovilaitteiden tarkkailuissa sulaa viskositeettia jatkuvasti havaitsemalla materiaalin vaihtelut ± 2%: n sisällä. Nämä järjestelmät säätävät käsittelyparametreja automaattisesti pitäen yhdenmukaisen tuotteen laadun.
Ennustava huolto
Ennustavat ylläpitojärjestelmät suulakepuristimen muovikoneissa hyödyntävät värähtelyanalyysiä ja lämpötilan seurantaa komponenttivirheiden ennustamiseen. Nämä tekniikat vähentävät suunnittelemattomia seisokkeja 40–60%.
Koneoppiminen
Älykkäät suulakepuristimen muovijärjestelmät käyttävät koneoppimisalgoritmeja prosessointiolosuhteiden optimoimiseksi, energiatehokkuuden parantamiseksi 8–12% ylläpitäen tai parantaen samalla tuotteiden laatumittareita.
Taloudelliset näkökohdat suulakepuristimen muovivalinnassa
Suulakepuristimen muovilaitteiden kokonaiskustannukset ulottuvat alkuperäisen ostohinnan ulkopuolelle. 90 mm: n suulakepuristimen muovijärjestelmän käyttökustannukset, jotka tuottavat 400 kg/h keskimäärin 150-200 dollaria tunnissa, mukaan lukien energia, työvoima ja ylläpito.
Oikea koko estää kalliita ylisuuria; Yli 50%: n kapasiteetin muoviyksikkö on 20-30% korkeampi erityinen energiankulutus.
Sijoitustuottojen tuottotekijät
Tyypillinen sijoitetun pääoman tuotto: 2-4 vuotta tuotantomääristä riippuen
Energia - Tehokkaat mallit vähentävät käyttökustannuksia 15-25%
Modulaariset kokoonpanot mahdollistavat kapasiteetin laajenemisen
High-capacity systems (>1000 kg/h) tarjoavat parempia mittakaavaetuja

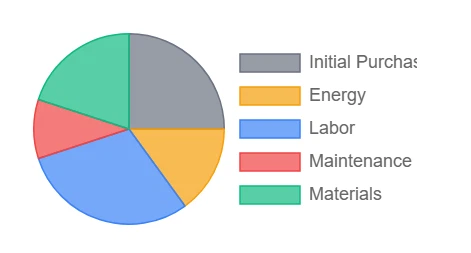

Kustannusjakeluanalyysi
Tyypillinen kustannusjakelu 5 vuoden laitteiden elinkaaren yli
Kapasiteetin käyttövaikutus
Energiatehokkuus vaihtelee merkittävästi kapasiteetin käytön myötä:
Laadunvalvonta -integraatio suulakepuristimen muovijärjestelmiin
INLINE -mittausjärjestelmät suulakepuristimen muovilinjoihin varmistavat yhdenmukaisen tuotteen laadun, vähentävät jätteitä ja varmistavat teollisuusstandardien noudattamisen:
Inline -mittaustekniikat
Ultraääniseinämän paksuusmittarit
Tarkkaile putkien mittoja 1000 mittauksessa sekunnissa pitäen toleransseja ± 2%: n sisällä nimellisestä.
Laserhalkaisijan mittaus
Ertrder -muoviset säätimiin integroituvat järjestelmät säätävät linjanopeutta automaattisesti saavuttaen CPK -arvot, jotka ylittävät 1,33.
Prosessinhallintajärjestelmät
Tilastollinen prosessin hallinta (SPC)
Tiedonhallinta ja vaatimustenmukaisuus
Tietojen kirjausominaisuudet nykyaikaisissa suulakepuristimen muovilaitteiden tuen laadun sertifiointivaatimuksissa pitäen tietueita 5-10 vuoden ajan. Nämä järjestelmät tyypillisesti tallentavat:
