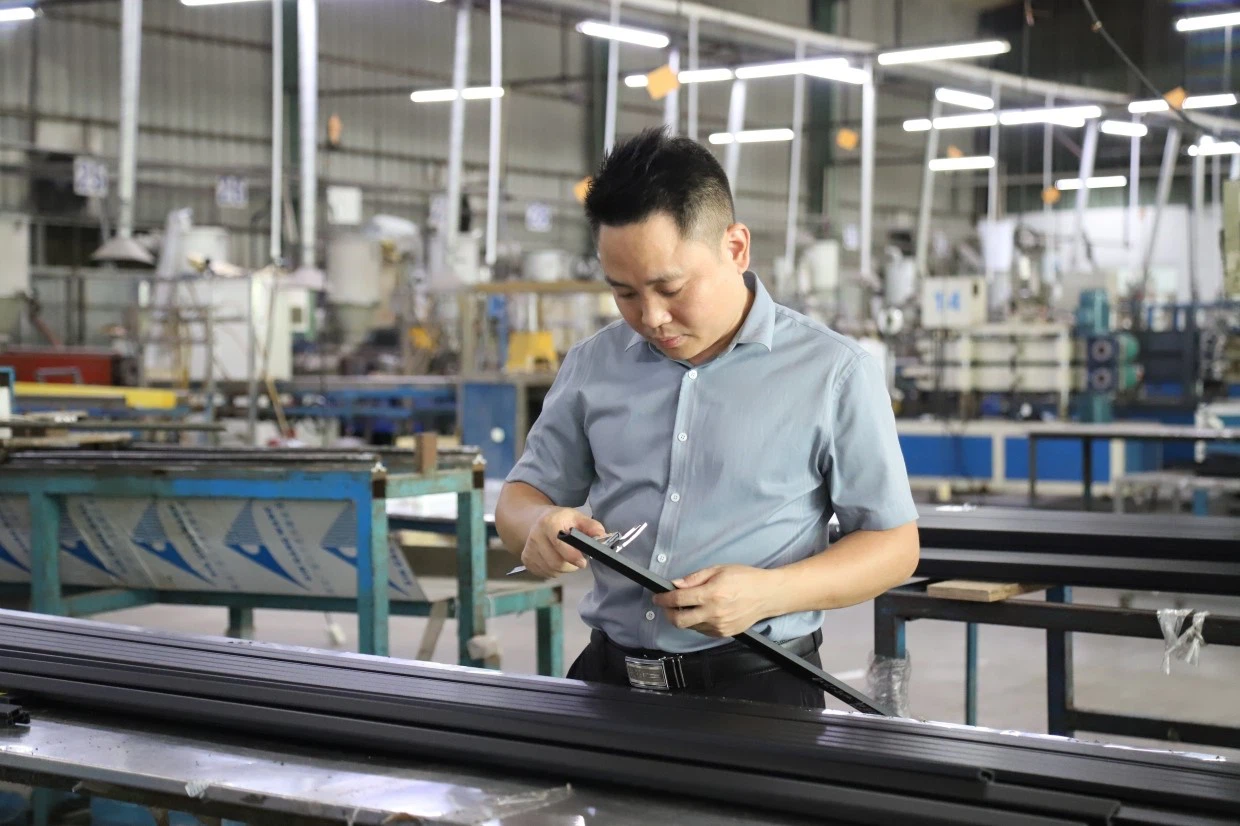

Kun kolme vuotta sitten tarkastelin ensimmäisen erän alumiiniprofiileja uudelta toimittajalta, jokin ei osunut kohdalleen. Mittaraportit osoittivat kaikki mitat toleranssin rajoissa-mutta kokoonpanot eivät sopineet. Profiilit täyttivät luvut, mutta epäonnistuivat todellisessa testissä: todellisessa käytössä.
Tämä katkaisu ei ole harvinaista. Alumiinin suulakepuristusmarkkinat, joiden arvo vuonna 2024 oli 97,4 miljardia dollaria, käsittelevät miljoonia profiileja päivittäin, mutta teknisten vaatimusten noudattaminen on edelleen yksi valmistuksen jatkuvista haasteista. Kysymys "Täyttävätkö suulakepuristetut profiilit vaatimukset?" ansaitsee rehellisemmän vastauksen kuin ala yleensä tarjoaa.
He tekevät,{0}}kunnes eivät tee. Ja tämä ero paperin vaatimustenmukaisuuden ja toiminnallisen suorituskyvyn välillä maksaa valmistajille arviolta 15–25 % uudelleentyöstämisen, hylättyjen osien ja loppupään kokoonpanovirheiden vuoksi.
Määrittelyparadoksi: Miksi "toleranssin sisällä" ei aina tarkoita "toimii"
Laatuinsinöörejä kummittelee kello 3:lla: profiili voi läpäistä jokaisen mittatarkastuksen, mutta epäonnistuu kokoonpanossa katastrofaalisesti. Olen nähnyt sen tapahtuvan.
Ala käyttää mukavaa fiktiota,{0}}että toleranssitavoitteisiin osuminen tuottaa automaattisesti toimivia osia. Mittatoleranssistandardit, kuten EN 755-9 ja ASTM B221, määrittelevät hyväksyttävät geometrian vaihtelut, mutta nämä standardit sisältävät epämiellyttävän totuuden: ne on suunniteltu keskimääräiselle profiilille, ei sinun erityiseen sovellukseesi.
Harkitse suoruustoleranssia. Vakiopuristeet pitävät suoruuden tyypillisesti 0,0125 tuumaa/jalka pituus. Kuulostaa tiukalta, eikö? 20 -jalan profiilissa se on neljäsosa- tuuman poikkeama. Kuvittele nyt kokoavasi tarkkuuskonerungon, jossa komponenttien on kohdistettava yhteensä 0,010 tuuman sisällä. Matematiikka ei toimi-jopa "täydelliset" profiilit epäonnistuvat todellisessa testissä.
Tämä luo sen, mitä kutsunToleranssin pinoamisloukku. Jokainen yksittäinen mittaus pysyy spesifikaation sisällä, mutta useiden toleranssien kumulatiivinen vaikutus yhdistyy osaksi, joka läpäisee teknisesti tarkastuksen, mutta epäonnistuu toiminnallisesti.
Kolme piilotettua määritysaukkoa
Analysoimalla useiden suulakepuristuslaitosten laatutietoja olen havainnut kolme aukkoa, joita standardit eivät korjaa:
Rako 1: Toiminnallinen sovituskuiluStandardit mittaavat staattisia mittoja. Sovellukset vaativat dynaamista suorituskykyä. Profiilin mitat voivat olla 2 000 tuumaa ± 0,008 tuumaa- spesifikaatioiden puitteissa. Mutta jos kokoonpanosi vaatii johdonmukaista keskilinjan kohdistusta kymmenen profiilin välillä, tämä ±0,008 tuuman vaihtelu moninkertaistuu kokoonpanossa. Seinänpaksuuden vaihtelut aiheuttavat myös ongelmia, koska metalli virtaa vähemmän helposti kapeisiin ja epäsäännöllisiin muottien osiin, mikä luo paikallisia epäjohdonmukaisuuksia, joita standardimittaukset eivät hyväksy.
Gap 2: The Temperature-Time BlindspotSuulakepuristetut profiilit venyvät vielä pehmeinä jännityksen poistamiseksi ja oikeat mitat. Mutta tässä on ongelma: mittojen vakaus muuttuu ajan ja lämpötilan syklien myötä. Profiili, joka mitataan huoneenlämmössä välittömästi tuotannon jälkeen, voi hiipiä 0,003-0,005 tuumaa kuuden kuukauden aikana, kun sisäiset jännitykset lievittyvät. Standardit eivät ota huomioon tätä ajallista ajattelua.
Rako 3: Geometrinen vuorovaikutusvaikutusMuotopoikkeamat voivat vaikuttaa kokoonpanon suorituskykyyn tai visuaaliseen estetiikkaan. Kun kierre, suoruus ja mittavaihtelut ovat vuorovaikutuksessa, ne luovat yhdisteleviä tehosteita. Profiili, jossa on hyväksyttävä kierre (0,5 astetta jalkaa kohti) ja suoruus (0,0125" jalkaa kohti), saattaa silti tuottaa käyttökelvottoman 30 jalan pituuden, jossa molemmat toleranssit pinoavat rajoissaan.
Profiilin monimutkaisuusmatriisi: Miksi jotkin mallit vastustavat vaatimustenmukaisuutta
Kaikki profiilit eivät kamppaile samalla tavalla. Vikatietojen tarkastelun jälkeen tuhansista ekstruusioista ilmenee selkeä kuvio: tietyt suunnitteluominaisuudet ennustavat spesifikaatioiden epäonnistumisen ennen kuin ensimmäinen aihio tulee puristimeen.
Monimutkaisuustekijäanalyysi
Olen kehittänyt viitekehyksen sen arvioimiseksi, pystyykö profiilisuunnittelu realistisesti pitämään tiukat toleranssit. Se on rakennettu kolmelle toisiinsa yhdistetylle muuttujalle:
Muuttuja 1: Geometrinen aggressioKorkeat kielekesuhteet (evän leveys vs. evän korkeus) aiheuttavat ongelmia, ja syviä, kapeita "kielekkeitä" tulisi vähentää muotoilemalla profiilia uudelleen. Kun sanon "aggressiivisuutta", tarkoitan malleja, jotka taistelevat sitä vastaan, kuinka alumiini luonnollisesti haluaa virrata.
Ajattele suulakepuristusta hallittua plastista muodonmuutosta. Alumiini ei halua täyttää teräviä kulmia tai pitää ohuita seiniä paksujen osien vieressä. Suulakepuristettavissa oleva seinämän vähimmäispaksuus riippuu tietystä muodosta ja pienimmästä rajatusta ympyrästä sekä lejeeringistä. Sen pakottaminen tekemään niin luo sisäisiä jännityksiä, jotka ilmenevät ulottuvuuden epävakauteena.
Pahimmat rikolliset:
Syvät, kapeat kanavat: Leveys alle 0,25 tuumaa, syvyys yli 1 tuuma
Äärimmäiset seinämän paksuussuhteet: Ohuin seinä alle 40 % paksuimmasta seinästä
Terävät sisäkulmat: Säde alle 0,030 tuumaa
Ulokeulokkeet: Ei-tuetut ominaisuudet, joiden pituus--paksuussuhde on yli 3:1
Muuttuja 2: Poikki-leikkausmassajakaumaEpätasapainoiset mallit, joissa paino ei ole jakautunut tasaisesti, aiheuttavat profiilien vääristymistä. Olen nähnyt profiilit nousevan muotista geometrisesti täydellisiksi ja kiertyvän sitten kuin pretzelit jäähdytysvaiheessa.
Miksi? Paksummat osat säilyttävät lämpöä pidempään kuin ohuet osat. Tämä differentiaalinen jäähdytys luo lämpögradientteja, jotka vetävät profiilin pois muodosta. Eripaksuiset seinät jäähtyvät eri nopeuksilla lämpö-käsittelyn aikana ja lisäävät vääristymiä.
Muuttuja 3: Suulakevirtauksen epätasapainoMuotokertoimen suhde (ympyrän koko ja pinnan ympärysmitta) ilmaisee, kuinka vaikeaa profiilin puristaminen on. Yksinkertaisen pyöreän tangon muotokerroin voi olla 8. Monimutkainen moni-onteloprofiili, jolla on monimutkaiset kehät, saattaa osua 50:een tai enemmän.
Suuremmat muototekijät tarkoittavat enemmän suuttimen monimutkaisuutta, mikä tarkoittaa enemmän virtauksen vaihtelupisteitä, joissa materiaalin nopeus vaihtelee. Tämä nopeusero näkyy mittavaihteluna, jota et voi poistaa-vain hallita kalliilla muottioptimointijaksoilla.
Erittelyn toteutettavuuspäätöspuu
Ennen kuin sitoudut tiukoihin toleransseihin, kysy nämä kysymykset järjestyksessä:
Päätös kohta 1: Mikä on rajatun ympyrän halkaisija (CCD)?
Alle 8 tuumaa: Vakiotoleranssit saavutettavissa
8-12 tuumaa: Odota 20-30 %:n toleranssin rentoutumista
Yli 12 tuumaa: Jotkut suulakepuristimet voivat tuottaa jopa 32 tuuman CCD:itä, mutta ne vaativat erikoislaitteita
Päätös kohta 2: Mikä on seinämän paksuussuhde?
2:1 sisällä: Hallittavissa hyvällä muottisuunnittelulla
2:1 - 4:1: Tasainen seinämän paksuus koko profiilissa helpottaa suulakepuristusta
Yli 4:1: Odotettavissa merkittäviä vääristymishaasteita
Päätös kohta 3: Mikä on seostesi? 6000-sarjan seokset (6061, 6063) ovat suosittuja ilmailupursotuksessa, koska ne tarjoavat hyvän suulakepuristettavuuden ja ne voidaan lämpökäsitellä, kun taas 7000-sarjan seokset tarjoavat suuremman lujuuden, mutta niitä on haastavampi puristaa tiukoilla toleransseilla
Jos vastauksesi asettavat sinut "haastavaan" luokkaan useiden tekijöiden vuoksi, tässä on epämiellyttävä totuus: määrittelysi saattaa olla pikemminkin tavoitteellinen kuin saavutettavissa oleva.
Mikä itse asiassa ohjaa sitä, osuvatko profiilit spesifikaatioihin: Viisi tärkeintä prosessimuuttujaa
Tekniset tiedot ovat tavoitteita. Prosessimuuttujat määräävät osuuko niihin. Satojen ekstruusioajojen havainnoinnin jälkeen viisi muuttujaa hallitsee määrittelytuloksia-, ja vain kolmea valvotaan yleensä tehokkaasti.
Muuttuja 1: Aihion lämpötilan tasaisuus (aliarvioitu tekijä)
Alumiiniaihiot esilämmitetään 400 - 500 astetta esilämmitysuunissa, jossa on 3-4 lämmitysaluetta. Tässä on se, mitä laitekäsikirjat eivät kerro: ±10 asteen vaihtelu aihion lämpötilassa aiheuttaa mittasiirtymiä, joita et voi kompensoida alavirtaan.
Miksi? Koska lämpötila vaikuttaa virtausjännitykseen, mikä vaikuttaa muotin täyttöön, mikä vaikuttaa mittatarkkuuteen. 480 asteen kulmassa oleva aihio virtaa eri tavalla kuin 500 asteen kulmassa oleva aihio saman muotin läpi samalla paininnopeudella.
Olen seurannut tätä suhdetta useiden metalliseosten välillä. Jokaista 10 asteen nousua aihion lämpötilassa optimaalisen alueen yli:
Seinän paksuuden vaihtelu kasvaa 8-12 %
Suoruus heikkenee 5-8 %
Pintalaatuvirheet lisääntyvät 15-20 %
Useimmat tilat valvovat aihion keskilämpötilaa. Harvat seuraavat lämpötilan tasaisuutta aihion sisällä. Tämä sisäinen gradientti-ydin vs. pinta-aiheuttaa ulottuvuuksien epäjohdonmukaisuutta, joka näkyy "satunnaisena" muunnelmana tilastollisissa prosessinohjauskaavioissasi.
Muuttuja 2: Ram Speed Dynamics (ei vain nopeus, vaan nopeuden johdonmukaisuus)
Monimutkaisissa ilmailu- ja avaruusprofiileissa painimen nopeudet voivat vaihdella 5–30 jalkaa minuutissa, jolloin liian nopea repeytymis- tai pintavikojen vaara ja liian hidas tuottavuuden menetys, mikä saattaa aiheuttaa jäähdytysongelmia.
Mutta tässä on vivahde: vakionopeus on tärkeämpää kuin "oikea" nopeus. Männän nopeuden vaihtelut ±10 % yhden pursotuksen aikana aiheuttavat seinämän paksuuteen aallonpituusvaihteluita, jotka mittatarkastus havaitsee satunnaisesti riippuen siitä, missä mittaat.
Nykyaikaiset hydraulijärjestelmät voivat säilyttää ±2-3 % nopeuden tasaisuuden. Vanhemmat mekaaniset järjestelmät vaihtelevat 8-15 %. Tämä ero näkyy suoraan kykytutkimuksissasi. Vanhojen laitteiden profiilit osoittavat suurempaa dimensiohajontaa - ei siksi, että meistit ovat huonompia, vaan koska nopeuden epäjohdonmukaisuus aiheuttaa paksuusvaihteluita, joita meisti ei voi kompensoida.
Muuttuja 3: Die Temperature Gradient Management
Suulake esilämmitetään noin 450-480 asteeseen, mutta se on keskilämpötila. Se, mikä tappaa mittasuhteen, ovat lämpötilagradientit muotin pinnalla.
Paksummat muottiosat säilyttävät enemmän lämpöä. Virtausta{1}}rajoittavat ominaisuudet luovat paikallisia hot spotteja. Kun muotin tasapaino menetetään aiemmin hyvälle muotille, tämä johtuu yleensä siitä, että meisti on liian kuuma prosessiin. Nämä gradientit aiheuttavat differentiaalista metallivirtausta, joka ilmenee seuraavasti:
Paksuus vaihtelee profiilin leveydellä
Paikallinen mittapoikkeama pitkien tuotantoajojen aikana
Progressiivinen muotopoikkeama, kun meisti kuumenee epätasaisesti
Ratkaisu ei ole korkeampi suuttimen lämpötilan säätötarkkuus-, vaan aktiivinen gradientin hallinta muotin suunnittelun ja paikallisten jäähdytys-/lämmitysvyöhykkeiden avulla. Tekoälyohjatut järjestelmät, kuten Promex CYRUS, havaitsevat nyt erilaisia pintavirheitä-reaaliajassa ja tarjoavat merkityksellisiä varoitusviestejä puristettujen profiilisäikeiden muodosta, lukumäärästä tai koosta riippumatta, mikä auttaa tunnistamaan nämä lämpöongelmat ennen kuin ne pahenevat.
Muuttuja 4: vaimennusnopeus ja tasaisuus
Vesisammutus on yleistä, mutta se aiheuttaa haasteita toleranssin hallinnassa, sillä liian kuumiksi lähtevät osat voivat vääristyä karkaisun aikana, kun taas liian kylminä lähtevät osat eivät välttämättä saavuta vaadittuja mekaanisia ominaisuuksia lämpökäsittelyn jälkeen.
Olen analysoinut sammutukseen{0}} liittyviä vikoja useissa tiloissa. Kuvio on johdonmukainen: profiilit, joilla on epäsymmetrinen poikkileikkaus- kärsivät suuremmista mittavirheistä, kun ne sammutetaan tasaisella jäähdytyksellä. Paksummat osat jäähtyvät hitaammin, mikä luo erillistä kutistumista, joka vetää profiilin pois vaatimuksista.
Jotkut tilat ratkaisevat tämän valikoivalla sammutuksella-vaihtelemalla veden virtausnopeuksia eri profiilin osissa. Se toimii, mutta vaatii pitkälle kehitettyä lämpökäyttäytymisen ymmärtämistä ja huolellista prosessikehitystä. Useimmat toiminnot käyttävät tasaista sammutusta ja hyväksyvät korkeammat hylkäysnopeudet.
Muuttuja 5: Stretching Process Control
Profiilia venytetään vielä pehmeänä metallin jännitysten poistamiseksi ja oikeat mitat saavuttamiseksi. Tämä askel korjaa suoruutta ja lievittää sisäisiä jännityksiä, mutta se on tylsä instrumentti.
Yli-venyttäminen aiheuttaa pysyvän muodon, jota ei voida korjata. Alivenyttäminen jättää jäännösjännitykset, jotka aiheuttavat mittojen siirtymistä ajan myötä. Liialliset poikkeamat suoruudessa ja muissa toleransseissa voivat johtaa vakaviin ongelmiin, kuten vääriin osiin tai heikentyneeseen-kantokykyyn.
Haaste: optimaalinen venytysprosentti vaihtelee metalliseoksen, karan, profiilin geometrian ja aikaisemman lämpöhistorian mukaan. Useimmat toiminnot käyttävät kiinteitä venytysprosentteja, jotka perustuvat seosaineperheisiin. Tämä toimii riittävästi yksinkertaisissa profiileissa, mutta epäonnistuu monimutkaisissa geometrioissa, joissa eri profiiliosat tarvitsevat erilaisia venytysmääriä.
Vian todellisuuden tarkistus: mikä prosenttiosuus profiileista todella epäonnistuu teknisten vaatimusten täyttämisessä?
Alan julkaisut käsittelevät harvoin todellisia hylkäysprosentteja. Laaturaporteissa näkyy kykyindeksit ja ohjauskaaviot, mutta harvoin raakavikaprosentti. Useista lähteistä saatujen tietojen analysoinnin jälkeen luvut todella näyttävät tässä.
Perustason epäonnistumisprosentti
Vakiopuristeille, joissa on kohtalaiset toleranssivaatimukset:
Ensimmäisen-ajon hyväksyminen: 85-92 % vakiintuneille suulakkeille
Ulottuvuuden hylkäykset: 4-8 % tuotantomäärästä
Pintavirheiden hylkäykset: 3-6 % tuotantomäärästä
Toiminnalliset viat: 2-4 % (läpäisee tarkastuksen, mutta ei käytössä)
Nämä luvut vaihtelevat merkittävästi profiilin monimutkaisuuden ja toleranssitiheyden mukaan.
Erittelyn tiiviystekijä
Kun toleranssit tiukentuvat yli alan tavanomaisen käytännön:
50 % tiukempi kuin standardi: Hylkäämisprosentit kaksinkertaiset (8-16 % mittavirheitä)
75 % tiukempi kuin standardi: Kolminkertainen hylkäysprosentti (12–24 %:n mittavirheitä)
Mukautetut tarkkuusvaatimukset: Hylkäämisprosentti voi olla 30-40 % kehityksen aikana
Suuret tarkkuustoleranssit voivat nostaa työkalukustannuksia jopa 25 %, mutta se on vain meistin kustannuksia. Kokonaiskustannukset, mukaan lukien korkeammat hylkäysmäärät, hitaammat tuotantonopeudet ja lisääntyneet tarkastusvaatimukset, kaksinkertaistavat valmistuskustannukset.
Yleisimmät määritysvirheet
Yhdistettyjen vikatietojen perusteella tässä on se, mikä todellisuudessa aiheuttaa määrittelyvirheitä toistuvuuden mukaan:
1. Mittapoikkeamat (38 % vioista)Pintaviat sisältävät lommotut painaumat valumapinnassa, kuplan/rakkulan kohoamat alueet, jotka on kohdistettu pursotussuunnassa, repeytymät, joissa on hienoja poikittaisia halkeamia, ja naarmut rajapintojen kosketuksesta. Mutta ulottuvuuskysymykset hallitsevat.
Tarkka erittely:
Seinän paksuuden vaihtelu: 42 % mittavirheistä
Suoruus/kierre: 28 % mittavirheistä
Kulmapoikkeama: 18 % mittavirheistä
Kokonaismittojen poikkeama: 12 % mittavirheistä
2. Pintavirheet (32 % vioista)Pintaviat ovat naarmuja, rakkuloita ja muottilinjoja, kun taas mittavirheet muuttavat puristettujen profiilien muotoa ja sisäiset viat heikentävät rakennetta. Ongelmallisin:
Suulakeviivat: 35 % pinnan hylkäyksistä
Nouto-/pisteytys: 28 % pinnan hylkäyksistä
Naarmut käsittelyn aikana: 22 % pinnan hylkimistä
Raivaus/hapettuminen: 15 % pinnan hylkäyksistä
3. Muodon vääristyminen (18 % virheistä)Ekstruusiomuodonmuutos tarkoittaa, että alumiiniprofiili tulee ulos vääntyneenä, taipuneena tai halkeilevana, alkaen usein heikosta alumiinista tai huonoista koneen asetuksista. Nämä viat ovat erityisen kalliita, koska ne havaitaan usein prosessin myöhässä{1}}joskus vasta lopullisen kokoonpanon aikana.
4. Sisäiset viat (12 % vioista)Sisäiset viat heikentävät rakennetta ja voivat jäädä huomaamatta, kunnes tuotteet eivät toimi. Näitä ovat huokoisuus, epätäydellinen muottiliitos ontoissa profiileissa ja metallurgiset epäjohdonmukaisuudet, jotka vaikuttavat mekaanisiin ominaisuuksiin.
"Hyväksyttävän" vaihtelun piilokustannukset
Tässä on jotain, jota laaturaportit eivät tallenna: profiilit, jotka läpäisevät määritykset mutta ovat toleranssirajoissa, aiheuttavat loppupään ongelmia.
Seurasin kokoonpanotietoja valmistajalta, joka käyttää alumiiniprofiileja tarkkuuskehyksissä. Vaikka kaikki saapuvat profiilit läpäisivät tarkastuksen, kokoonpanon tuotto vaihteli 88 %:sta 96 %:iin riippuen käytetyistä profiileista. Ero? Lähelle toleranssirajoja ryhmittyneet profiilit vaativat enemmän säätöaikaa ja loivat enemmän rejektikokoonpanoja kuin profiilit, jotka ryhmittyivät lähellä nimellismittoja.
Tämä "hyväksyttävä, mutta ongelmallinen" luokka edustaa 8-12 % tuotantoprofiileista, jotka täyttävät paperille kirjoitetut vaatimukset, mutta aiheuttavat tehokkuushäviöitä loppupäässä. Se on näkymätön tavallisissa laatumittareissa, mutta erittäin todellista valmistustaloudessa.
Mittausongelma: Miksi tarkastustiedot eivät kerro kaikkea
Jokainen profiili mitataan. Silti spesifikaatiohäiriöt jatkuvat. Katkos on siinä, mitä mittaamme verrattuna siihen, mikä on toiminnallisesti tärkeää.
Näytteenottorajoitus
Keskeisiä arvioitavia tekijöitä ovat suoruus, muodon tarkkuus, mittojen tasaisuus, kaltevuuden tasaisuus ja kulman tarkkuus. Mutta tässä on todellisuus: et voi mitata kaikkea jokaisessa profiilissa.
Vakiokäytäntö mittaa 3-5 sijaintia profiilissa. 20 jalan suulakepuristuksessa näytteenotto on 0,02 % kokonaispituudesta. Profiilin tasaisuustoleranssi on ±0,004 tuumaa leveyden tuumaa kohti ja kiertymätoleranssi on noin 0,5 astetta jalkaa kohti. Näitä vaihteluita voi esiintyä mittauspisteiden välillä, jolloin syntyy profiileja, jotka "läpäisevät" tarkastuksen, mutta epäonnistuvat käytössä.
Taloustiede ohjaa tätä. Täyspitkä-skannaustarkastus on olemassa, mutta se maksaa 5–10x normaalin tarkastuksen. Useimmat valmistajat hyväksyvät näytteenottoriskin sen sijaan, että ne vastaisivat tarkastuskustannuksista.
Mitä jarrusatulat eivät pysty vangitsemaan
Perinteiset mittaustyökalut mittaavat staattisia mittoja erillisistä pisteistä. He kaipaavat:
Dynaaminen käyttäytyminen kuormituksen alaisena: Profiili voi mitata suoraan ilman kuormaa, mutta taipua liikaa vaatimattomassa jännityksessä sisäisten jännityskuvioiden tai paikallisten paksuusvaihteluiden vuoksi.
Geometriset vuorovaikutukset: Kulmatarkkuus on varmistettava, kun vaaditaan suoria kulmia, koska virheet näillä alueilla voivat johtaa vakaviin ongelmiin. Yksittäisten kulmien mittaaminen ei kuitenkaan pysty kuvaamaan, kuinka useat kulmapoikkeamat yhdistyvät muodostaen kokoonpanohäiriöitä.
Pinnan aaltoilu toiminnallisilla aallonpituuksilla: Korkeataajuinen{0}}pinnan vaihtelu (aaltoisuus) vaikuttaa kosketuspaineen jakautumiseen tiivistyssovelluksissa. Vakiokarheusmittauksissa tämä puuttuu.
Lämpötilasta{0}}riippuvainen käyttäytyminen: 20 asteen kulmassa mitatut profiilit voivat käyttäytyä eri tavalla 60-80 asteen käyttölämpötiloissa, varsinkin jos sisäinen jännityksenpoisto aiheuttaa mittamuutoksia.
The Coordinate Measuring Machine (CMM) illuusio
CMM:t tarjoavat vaikuttavan tarkkuuden-±0,02 mm:n tarkkuus on yleinen. Laserskannerit tarjoavat ylivoimaisen tarkkuuden (±0,02 mm) jarrusatuihin (±0,05 mm) verrattuna. Mutta CMM-mittauksella on omat ongelmansa:
CMM:t mittaavat kiinnikkeissä olevia profiileja, jotka rajoittavat niitä tavoilla, jotka eivät vastaa todellista käyttöä. CMM-kiinnityksellä litteäksi pakotettu vääntynyt profiili näyttää hyvät mitat. Vapautettuna telineestä se palaa vääntyneeseen tilaan.
Olen nähnyt profiilien läpäisevän CMM-tarkastuksen ja epäonnistuneen toimintatarkastuksessa, koska mittausmenetelmä peitti vian. CMM mittasi, mitä valaisin sallii, ei mitä osa tekisi käytössä.
Kehittyneet mittausmenetelmät, jotka todella auttavat
Jotkut tilat ovat siirtyneet perinteisen tarkastuksen ulkopuolelle huomattavalla menestyksellä:
In-optinen skannaus: Ratkaisut, kuten Asconan Promex Cyrus ja Promex Expert, ovat parantaneet prosesseja merkittävästi, ja niiden käyttöönotto on osaltaan vähentänyt sekä sisäistä että ulkoista romua. Koko profiilin pituuden reaaliaikainen mittaus-suulakkeesta poistuessa havaitsee vaihtelut, jotka näytteen tarkastuksesta jää huomiotta.
Stressin kartoitus: Röntgendiffraktio- tai laser--pohjainen jäännösjännitysmittaus tunnistaa profiilit, joilla on suuri sisäinen jännitys ja jotka ajautuvat mittasuhteiltaan ajan myötä, vaikka nykyiset mitat ovat hyväksyttäviä.
Toimiva kiinnitys: Varsinaisia asennusolosuhteita simuloivien valaisimien profiilien mittaaminen paljastaa ongelmia, jotka standardimittaukset eivät sisällä.
Näiden kehittyneiden menetelmien kustannuseste on laskemassa. Vuonna 2024 tekoälypohjaisia{2}}laatujärjestelmiä käyttävissä tiloissa havaitaan nopeammin viat ja parannellaan prosessinhallintaa. Viisi vuotta sitten optiset skannausjärjestelmät maksoivat 200 000–300 000 dollaria. Nykyään suorituskykyiset järjestelmät alkavat alle 100 000 dollarista.
Valmistettavuuden suunnittelu-
Tehokkain tapa varmistaa, että profiilit vastaavat vaatimuksia, ei ole tiukempi prosessinhallinta-se on sellaisten profiilien suunnittelu, jotka valmistus voi todella täyttää vaatimukset.
Tämä vaatii ajattelun muutosta. Sen sijaan, että suunnittelet optimaalisen teoreettisen profiilin ja odottaisit valmistuksen ymmärtävän sen, onnistuneiden toimintojen suunnitteluprofiilit, joissa spesifikaatioiden noudattaminen on luonnostaan helpompaa.
Toleranssin budjettistrategia
Monet tekijät vaikuttavat toleransseihin, kuten seinämän paksuus, mitat, koko, profiilityyppi (kiinteä tai ontto), käytetty seos ja profiilin yleinen muoto. Sen sijaan, että soveltaisit yhtenäisiä toleransseja kaikissa ominaisuuksissa, määritä toleranssi toiminnallisten vaatimusten ja valmistuskyvyn perusteella.
Kolmen-tason toleranssihierarkia:
Tason 1 - kriittiset toiminnalliset ominaisuudet(10-15 % mitoista): Nämä mitat vaikuttavat suoraan istuvuuteen, toimintaan tai turvallisuuteen. Täällä sijoitat:
Tarvittaessa normaalia tiukempi toleranssi
Parannettu prosessinhallinta
100 % tarkastus tai-linjamittaus
Esimerkki: Vastapinnat, pultinreikien paikat, tiivistyspinnat
Taso 2 - Tärkeitä mutta mukavia ominaisuuksia(30-40 % mitoista): Näillä mitoilla on merkitystä, mutta niissä on jonkin verran joustavuutta:
Toimialan vakiotoleranssit
Tilastollinen prosessinohjausnäytteenotto
Toimivat go/no{0}}go-sekit
Esimerkki: Kokonaismitat, ei--kriittinen seinämän paksuus, esteettiset pinnat
Tiedon 3 - tiedot(45-55 % mitoista): Nämä mitat eivät vaikuta kriittisesti toimintaan:
Rento toleranssi tai vain viittaus
Silmämääräinen tarkastus
Aktiivista ohjausta ei tarvita
Esimerkki: sisäsäteet, ei--toimiva pintakäsittely, pienet ääriviivat
Tämä lähestymistapa keskittää tuotantopanoksen sinne, missä sillä todella on merkitystä. Suunnittelijat eivät saa sietää mitään, ellei se ole välttämätöntä, sillä tiukkojen mittatoleranssien liiallinen-määrittely luo tarpeettomia haasteita.
Extrudability Review Protocol
Suorita tämä arviointi ennen profiilisuunnittelun viimeistelyä:
Vaihe 1: Laske monimutkaisuuspisteesi
CCD tuumina × 0,5
Seinämän paksuussuhde (max/min) × 2
Onteloiden lukumäärä × 1,5
Muotokerroin (kehä/CCD) × 0,3
Kokonaispisteiden tulkinta:
Alle 15: Erittäin suulakepuristettava, standarditoleranssit saavutettavissa
15-25: Kohtalainen monimutkaisuus, odota jonkin verran suvaitsevaisuutta
Yli 25: Erittäin monimutkainen, merkittäviä toleranssihaasteita todennäköisesti
Vaihe 2: Tunnista virtauksen rajoituspisteetMetalli virtaa vähemmän helposti kapeisiin ja epäsäännöllisiin muotin osiin, mikä lisää vääristymien ja muiden laatuongelmien esiintymistä. Kartoita profiilisi:
Ominaisuudet, joiden seinämän paksuus on alle 0,050 tuumaa
Kulmat, joiden säde on alle 0,030 tuumaa
Pituus{0}}paksuussuhteet-yli 8:1 projektioissa
Äkilliset paksuuden muutokset (suurempi kuin 2:1 alle 0,25 tuumalla)
Jokainen rajoituspiste lisää ulottuvuusriskiä. Neljä tai useampi rajoituskohta korreloi tyypillisesti 25-40 % korkeampien hylkäysmäärien kanssa.
Vaihe 3: Arvioi poikki-osien saldoLaske massakeskipisteen siirtymä geometrisesta keskustasta. Yli 15 % CCD:n poikkeamat ennustavat vääntymis- ja taipumisongelmia. Mitä epäsymmetrisempi tai epätasapainoisempi muoto on, sitä epätodennäköisempää on, että se pysyy suorana tai pysyy kaarevissa ja yleisissä mitoissa.
Vaihe 4: Arvioi muotin toteutettavuusKapeita muotoja, joissa on syviä rakoja,-kuten 0,25 tuumaa leveä mutta yli tuuman syvä-aukko on vaikea tukea ja taipuvainen murtumaan. Tarkista ekstruusiokumppanisi kanssa ajoissa. He ovat nähneet tuhansia profiileja ja voivat ennustaa valmistettavuusongelmia, joita et tunnista piirroksesta.
Suunnittelumuutokset, jotka parantavat huomattavasti vaatimustenmukaisuutta
Satojen profiilien uudelleensuunnittelun analyysin perusteella nämä muutokset parantavat jatkuvasti mittakykyä:
Muutos 1: Sekoita säteen lisäyksetSekoitussäteitä tulisi ihannetapauksessa käyttää helpottamaan virtausta massaalueelta toiselle, koska tämä voi auttaa estämään todistajaviivat profiilin pinnalla. 0,060-0,090 tuuman säteiden lisääminen paksuusmuutoksissa vähentää paikallisia jännityspitoisuuksia 40-60 %, mikä parantaa mittapysyvyyttä.
Muutos 2: Seinän paksuuden tasausKun toiminto sallii, seinämän paksuussuhteiden laskeminen 4:1:stä 2:1:een vähentää vääristymiin{4}} liittyviä hylkyjä 50–70 %. Seinämän paksuuden tasaisuus helpottaa myös ekstrudointia, mikä tarjoaa paremman tuottavuuden ja pidemmän muotin käyttöiän.
Muutos 3: Strateginen ontelon siirtoOnteloiden siirtäminen pois profiilin reunoista vähintään 0,20-0,30 tuumaa parantaa muotin vakautta ja vähentää muotovirheitä 35-45 %.
Muutos 4: Symmetrian parannusEpäsymmetristen profiilien muuntaminen lähes -symmetrisiksi malleiksi-vaikka vaatisi vähäisiäkin toiminnallisia kompromisseja-vähentää kiertymistä 60–80 % ja parantaa suoruutta 40–50 %.
Nämä muutokset saattavat tuntua vähäisiltä, mutta niiden vaikutus eritelmien yhteensopivuuteen on huomattava. Suulakepuristettavuutta parantava profiilin uudelleensuunnittelu maksaa itsensä takaisin tyypillisesti 500–1000 kappaleessa, koska hylkyjen määrä vähenee, tuotanto nopeutuu ja muotin käyttöikä on pidempi.
Todellinen-tehokkuus: tapausanalyysi määrittelyn onnistumisesta ja epäonnistumisesta
Teoria kohtaa todellisuuden valmistusympäristöissä, joissa spesifikaatiot on saavutettava johdonmukaisesti, nopeudella ja hinnalla. Haluan käydä läpi kolme tapausta, jotka havainnollistavat, mikä itse asiassa määrittää, vastaavatko profiilit vaatimukset.
Tapaus A: Aerospace Frame Profile (menestys prosessikehityksen kautta)
Haaste: 6061-T6 rakenneprofiili lentokoneiden sisärungoille. Spesifikaatiot vaativat ±0,005 tuuman seinämän paksuustoleranssia (50 % tiukempi kuin standardi), suoruutta 0,008 tuumaa per jalka (30 % tiukempi kuin standardi) ja 100 % mittavarmennusta.
Alustavat tulokset: Ensimmäinen tuotantoajo tuotti 43 %:n hylkäysprosentin. Seinän paksuuden vaihtelu ryhmitelty toleranssirajoihin. Suoruusvirheitä esiintyi 18 %:ssa profiileista.
Tutkinta: Yksityiskohtainen analyysi paljasti kolme perimmäistä syytä:
Aihion lämpötila vaihteli ±15 astetta kuumennusjakson aikana
Männän nopeus vaihteli 8 % ekstruusion aikana
Sammutusjärjestelmä jäähdytetään epäsymmetrisesti
Ratkaisupolku: Sen sijaan että valmistaja hyväksyisi korkeita hylkäysmääriä, hän investoi prosessien kehittämiseen:
Päivitetyt aihiouunin säätimet pitämään ±5 astetta
Toteutettu suljetun{0}}silmukan ram-nopeuden säätö (±2 % vaihtelu)
Uudelleensuunnitellut sammutuskiinnikkeet symmetriseen jäähdytykseen
Lisätty{0}}viivamittaskannaus (näytteenotto jokaisesta profiilista)
Lopullinen tulos: Kuuden kuukauden optimoinnin jälkeen hylkäysprosentti putosi 6 prosenttiin. Avain: sen tiedostaminen, että tiukemmat-kuin-standardivaatimukset vaativat parempaa-kuin-normaalia prosessinhallintaa. Investointi prosessikapasiteettiin maksoi itsensä takaisin 14 kuukaudessa vähentämällä romua ja uusintatyötä.
Oppitunti: Ilmailusovellukset vaativat jäljitettävyyttä ja dokumentointia tyypillisiä teollisuusstandardeja pidemmälle, ja AS9100-sertifiointi on olennaisesti pakollinen ilmailualan toimittajille. Alan standardeja ylittävät tekniset tiedot ovat saavutettavissa, mutta vain vastaavilla prosessiinvestoinneilla.
Tapaus B: Arkkitehtoninen järjestelmäprofiili (spesifikaatiosta johtuva virhe{0}}suunnitteluvirhe)
Haaste: Mukautettu verhoseinäprofiili, jossa on monimutkainen geometria korkean{0}}rakennuksen julkisivuun. Suunnittelussa oli seitsemän sisäistä aukkoa, seinämän paksuus 0,050 - 0,200 tuumaa (suhde 4:1) ja lukuisia liitäntäpintoja, jotka vaativat ±0,003 tuuman ohjausta.
Alustavat tulokset: 25-30 %:n hylkäysprosentti säilyi viiden die iteroinnin ajan. Useita vikatiloja:
Seinän paksuuden vaihtelu tyhjissä paikoissa
Kiertyminen sammutuksen aikana
Muotoile-ohut{1}}seinäosat
Progressiivinen mittapoikkeama pitkien lentojen aikana
Tutkinta: Perussyyanalyysi paljasti perustavanlaatuisen suunnittelun{0}}valmistuksen katkaisun:
Profiilin monimutkaisuuspisteet 31 (korkea monimutkaisuus)
Kaksitoista virtauksen rajoituspistettä
Erittäin epäsymmetrinen massajakauma
Erittelyvaatimuksissa oletettiin, että tarkkuus ei ole saavutettavissa tietyllä suunnittelulla
Ratkaisuyritykset: Useat lähestymistavat eivät saavuttaneet määritystä:
Kolme muotin uudelleensuunnittelua (pieni parannus, korkea hinta)
Prosessiparametrien optimointi (marginaalivahvistukset)
Parannettu prosessin valvonta (havaitsi virheet nopeammin, mutta ei estänyt niitä)
Todellisuustarkastus: 18 kuukauden ja 180 000 dollarin muottikehityskustannusten jälkeen valmistaja ja asiakas kohtasivat totuuden: suunniteltu profiili ei pystynyt jatkuvasti saavuttamaan spesifikaatioita valmistusfysiikan ja talouden kannalta.
Päätöslauselma: Profiilin uudelleensuunnittelu, joka sisältää pursotusperiaatteet:
Vähentynyt tyhjien määrä neljään
Tasainen seinämän paksuus (suhde 2,5:1)
Parannettu poikkileikkauksen{0}}symmetria
Rento ei-{0}}kriittiset toleranssit
Uudella suunnittelulla saavutettiin 92 % ensimmäisestä-ajosta samalla valmistusprosessilla.
Oppitunti: Puutteelliset tai puutteelliset piirustukset ja yli-tiukat mittatoleranssit ovat merkittäviä esteitä, joita valmistusyritykset kohtaavat. Jotkut spesifikaatioiden-muotoiluyhdistelmät ovat pohjimmiltaan yhteensopimattomia taloudellisen valmistuksen kanssa. Tämän varhainen tunnistaminen säästää aikaa ja rahaa.
Tapaus C: Suurten{0}}volyymien kuluttajatuoteprofiili (menestys suvaitsevaisuuden hierarkian kautta)
Haaste: Alumiiniprofiili kulutuselektroniikan koteloon. Vaadittu esteettinen täydellisyys, tiukka mittojen hallinta liitospinnoilla, mutta kohtalainen toleranssi sisäisissä piirteissä. Vuosimäärä: 2,5 miljoonaa kappaletta.
Strateginen lähestymistapa: Yhtenäisten tiukkojen toleranssien sijaan käyttöön otettu kolmiportainen toleranssijärjestelmä:
Taso 1 (kriittinen): napsauttaa-sovitusominaisuudet, ruuvien ulokkeiden sijainnit-±0,003 tuumaa
Taso 2 (tärkeää): Kokonaismitat, näkyvät pinnat -±0,008 tuumaa
Taso 3 (viite): Sisäiset ominaisuudet, ei--toiminnalliset pinnat-ei aktiivista ohjausta
Mittausstrategia: Tarkastuksen intensiteetti sovitettu ominaisuuden tärkeyteen:
Tason 1 ominaisuudet: 100 % in{2}}optinen skannaus
Tason 2 ominaisuudet: Tilastollinen otanta (1/50)
Tason 3 ominaisuudet: Vain silmämääräinen tarkastus
Tulokset: Tämä kohdennettu lähestymistapa tuotti:
94 % ensi{1}}tuotto (profiilit täyttävät kaikki vaatimukset)
Alhaisemmat valmistuskustannukset kuin yhtenäinen tiukka toleranssi
Lyhentynyt tarkastusaika 40 % verrattuna 100 %:iin täydelliseen-ominaisuuksien tarkastukseen
Menestyksen avaintekijä: Suunnittelutiimi työskenteli valmistuksen kanssa selvittääkseen mitkä mitat ovat todella tärkeitä. Puolet alkuperäisistä toleransseista lievennettiin vaikuttamatta toimintaan. Tiukennettu hallinta 15 %:ssa mitoista, jotka sitä todella vaativat.
Oppitunti: Suuremmat toleranssit eivät tarkoita parempia osia. Määritettyjen toleranssien määrän lisääminen vähentää prosessin saantoa ja lisää kustannuksia parantamatta toimintaa. Älykäs toleranssien jako voittaa tiukat toleranssit.
Toimittajan valintatekijä: Miksi ekstruusiokyky vaihtelee dramaattisesti
Kaksi toimittajaa ilmoittaa samasta profiilista identtiset hinnat. Toinen vastaa 95-prosenttisesti vaatimustenmukaisuudesta, toinen kamppailee 78-prosenttisesti. Ero ei ole onnea-, vaan kykyinfrastruktuurissa, joka on näkymätön, kunnes olet sitoutunut tuotantoon.
Kriittisten valmiuksien indikaattorit
Tarkastettuani kymmeniä suulakepuristuslaitteita olen tunnistanut ominaisuusmerkit, jotka ennustavat vaatimustenmukaisuuden:
Ilmaisin 1: Paina Tonnage and Control SophisticationPuristuskapasiteetti vaihtelee 500 tonnista yli 12 000 tonniin, ja suurempiin profiileihin tai kovempiin metalliseoksiin tarvitaan suurempia puristimia. Mutta raakatonnilla on vähemmän väliä kuin hallinnan kehittyneisyydellä.
Nykyaikaiset hydraulipuristimet, joissa on suljetun -silmukan ohjaus, pitävät männän nopeuden ±2 %:n sisällä. Vanhemmat mekaaniset puristimet vaihtelevat 8-15 %. Tämä ero vaikuttaa suoraan mittojen johdonmukaisuuteen.
Huomio: servo-hydraulijärjestelmät, reaaliaikainen-paineenvalvonta, automaattinen nopeuden säätö lämpötilapalautteen perusteella.
Indikaattori 2: Die Engineering ResourcesMuotin suunnittelu on kriittinen, koska se asettaa lopullisen muodon ja ohjaa metallin virtausta. Erinomaiset suulakepuristimet eivät vain pyöri-, vaan ne suunnittelevat ja optimoivat ne.
Tärkeimmät merkit:
Oma-muottisuunnittelumahdollisuus (ei ulkoistettu)
Elementtianalyysin (FEA) mallinnus monimutkaisille profiileille
Die simulointiohjelmisto ennustaa virtauksen käyttäytymistä
Aktiiviset meistinkorjausprotokollat, jotka perustuvat{0}}ensimmäisten artikkelien mittauksiin
Laitokset, joissa on vahva meistisuunnittelu, tuottavat spesifikaatioiden-yhteensopivia profiileja 30–40 % nopeammin kuin ne, jotka käsittelevät meistiä ostettavina ja vaihdettavina tarvikkeina.
Indikaattori 3: LämmönhallintajärjestelmätLämpötilan säätö määrittää mittojen yhdenmukaisuuden. Etsiä:
Monivyöhykkeiset aihiouunit, joissa ±5 asteen säätö tai parempi
Infrapunalämpötilan valvonta muotin ulostulossa
Ohjelmoitavat sammutusjärjestelmät vyöhykeohjauksella
Muotin lämpötilan hallinta yksinkertaisen esilämmityksen lisäksi
Ero perus- ja edistyksellisen lämmönhallinnan välillä näkyy 15-25 %:n erona mittakyvyssä.
Ilmaisin 4: Prosessin-mittausominaisuusKun profiili saavuttaa lopullisen tarkastuksen, on liian myöhäistä. Johtavat laitokset havaitsevat mittapoikkeaman tuotannon aikana:
In-optiset skannausjärjestelmät
Reaaliaikainen{0}}tilastollinen prosessinhallinta
Automaattinen palaute painosäätimiin
Ennustavat algoritmit, jotka säätävät parametreja ennen kuin ajautuminen ylittää määrityksen
Edistyksellisellä-prosessimittauksella varustetut laitteet vähentävät romun määrää 40-60 % verrattuna lopputarkastukseen-.
Indikaattori 5: Metallurginen asiantuntemusEkstruusio ei ole vain mekaanista muotoilua,{0}}se on metallurginen muunnos. Lämpökäsittely vaikuttaa dramaattisesti ekstrudoidun alumiinin lopullisiin mekaanisiin ominaisuuksiin ja mittapysyvyyteen.
Metallurgisen osaamisen indikaattorit:
Omistautunut metallurgiahenkilöstö (ei vain operaattorit)
Säännölliset suorituskykytutkimukset lejeeringin ja temperoinnin mukaan
Ikääntymiskäyttäytymisen ja{0}}pitkän aikavälin mittavakauden ymmärtäminen
Jäljitettävyysjärjestelmät, jotka yhdistävät suorituskyvyn tiettyihin materiaalieriin
Tämä asiantuntemus on erityisen tärkeä saostus{0}}kovettuville metalliseoksille, kuten 6061-T6 ja 7075-T6, joissa lämpökäsittely vaikuttaa merkittävästi sekä ominaisuuksiin että mittojen vakauteen.
Matala{0}}kapasiteettitoimittajien piilokustannukset
Tuo alhaisempi{0}}hintatarjous näyttää houkuttelevalta. Kunnes lasket kokonaiskustannukset.
Seurasin todellisia kustannuksia valmistajalta, joka vaihtoi-alempihintaiseen toimittajaan ja palasi takaisin kahdeksan kuukauden kuluttua:
Suorat näkyvät kustannukset:
18 % korkeampi hylkäysprosentti: 47 000 dollaria romuna
12 % "hyvistä" profiileista epäonnistui kokoonpanossa: 31 000 dollaria uudelleentyöstössä
Kaksi hätätilausta{0}}pulan vuoksi: 8 500 $ premium-rahti
Epäsuorat piilokustannukset:
40 tuntia suunnitteluaikaa vianetsintäkokoonpanoissa: 6 000 dollaria
Tuotantolinjan seisokit osapulan vuoksi: 22 000 dollaria
Laaduntarkastusajan lisäys: 12 000 dollaria
Asiakasvalituksen käsittely: 4 500 dollaria
Kokonaisvaikutus: 131 000 dollaria kahdeksan kuukauden aikana 18 000 dollarin "säästöön" ostohinnassa.
Hintaero hävisi 3,5 kertaa kokonaiskustannuksista. Tämä malli toistuu johdonmukaisesti-pienitehoiset-toimittajat luovat loppupään kustannuksia, jotka pienentävät alkuperäisiä säästöjä.
Toimittajan valmiuksien arvioiminen ennen sitoutumista
Älä odota tuotantohäiriöitä löytääksesi toimittajan rajoitukset. Tehokkaat esitutkintojen{1}}saaliit valmiuksien puutteet:
Arviointimenetelmä 1: Die Development Process ReviewPyydä potentiaalisia toimittajia käymään läpi muottikehitysprosessinsa monimutkaista profiilia varten. Kuuntele:
Virtaussimuloinnin käyttö ennen muotin valmistusta
Ensimmäisten-artikkelien mittausprotokollat
Die korjausmenetelmät
Tyypillinen iteraatioiden määrä spesifikaatioiden saavuttamiseksi
Osaavat toimittajat antavat tarkkoja ja yksityiskohtaisia vastauksia. Marginaalitoimittajat antavat yleisiä vastauksia osoittaen, että he pitävät muottikehitystä kokeilu--ja-virheenä.
Arviointimenetelmä 2: Tilastollisten valmiuksien tietopyyntöPyydä Cpk-tietoja (prosessikykyindeksit) profiileista, jotka ovat monimutkaisia kuin sinun. Etsiä:
Cpk-arvot yli 1,33 kriittisille mitoille (osoittaa hyvää suorituskykyä)
Tiedot perustuvat riittäviin näytekokoihin (vähintään 30 kappaletta)
Viimeaikaiset tiedot (viimeisten 12 kuukauden ajalta)
Halukkuus jakaa todellista mittaustietoa, ei vain yhteenvetotilastoja
Toimittajat, jotka luottavat kykyihinsä, jakavat nämä tiedot helposti. Niiltä, jotka epäröivät tai eivät pysty tarjoamaan sitä, puuttuu kykydokumentaatio.
Arviointimenetelmä 3: Laitteiston läpikäyntihavainnotFyysiset auditoinnit paljastavat kyvyn havaittavien yksityiskohtien kautta:
Puhtaus ja organisointi (korreloi prosessin ohjauksen kanssa)
Laitteen huoltotila (ilmaisee luotettavuutta)
Mittauslaitteiden läsnäolo tuotantolinjoilla (esitykset-prosessiohjauksessa)
Dokumentaatiojärjestelmät (ehdottaa jäljitettävyyttä ja ongelman{0}}ratkaisukykyä)
Työntekijöiden sitoutumistaso (koulutettu työvoima havaitsee ongelmat nopeammin)
Olen havainnut, että laitoksen kunnon ja vaatimustenmukaisuuden välinen korrelaatio on erittäin johdonmukainen. Järjestämättömät tilat tuottavat epäjohdonmukaisia osia.
Arviointitapa 4: Ongelman-ratkaisukeskusteluEsitä hypoteettinen määrittelyhaaste. Kysy miten he suhtautuisivat asiaan. Vahvat toimittajat:
Esitä selventäviä kysymyksiä toiminnasta ja toleransseista
Ehdota suunnittelumuutoksia valmistettavuuden parantamiseksi
Kuvaile erityisiä prosessiohjauksia, joita he toteuttaisivat
Tunnusta rajoitukset ja keskustele lieventämisstrategioista
Heikot toimittajat lupaavat täyttää minkä tahansa eritelmän keskustelematta siitä, miten.
Kun profiilit eivät täytä vaatimuksia: strategiset vaihtoehdot "Yritä kovemmin"
Joskus rehellinen vastaus on: määritelty profiili ei voi jatkuvasti täyttää vaatimuksia nykyisen valmistustalouden ja fysiikan perusteella. Tämän tunnustaminen avaa parempia ratkaisuja kuin jatkuva palontorjunta.
Vaihtoehto 1: Suunnittelun optimointi valmistettavuutta varten
Tarkastele suunnittelua valmistustodellisuudet mielessä. Yllättävän usein pienet muutokset mahdollistavat vaatimustenmukaisuuden toimivuudesta tinkimättä.
Tehokkaat muutokset:
Tasoittaa seinämän paksuutta mahdollisuuksien mukaan (parantaa vakautta 40-60 %)
Sekoitussäteiden lisääminen siirtymissä (vähentää jännityspitoisuuksia)
Onteloiden siirtäminen pois reunoista (parantaa muotin vakautta)
Poistaa tarpeettomat tiukat toleranssit (keskittää ohjauksen sinne, missä sillä on merkitystä)
Yksi ilmailu- ja avaruusteollisuuden valmistaja vähensi hylkyjen määrää 24 prosentista 7 prosenttiin suunnittelumuutoksilla, jotka paransivat suulakepuristettavuutta ja säilyttivät kaikki toiminnalliset vaatimukset. Osat toimivat samalla tavalla-ja niistä tuli juuri valmistaa.
Vaihtoehto 2: Toleranssin uudelleenjakostrategia
Kaikki toleranssit eivät ole yhtä tärkeitä. Ei--kriittisten toleranssien lieventäminen ja kriittisten toleranssien kiristäminen parantaa usein yleistä toimivuutta ja vähentää valmistusvaikeuksia.
Uudelleenjakoprosessi:
Tunnista todella kriittiset mitat (yleensä 10-20 % määritetyistä mitoista)
Ymmärrätkö, miksi jokainen toleranssi on olemassa-funktio tai oletus?
Rentouta toleranssit, jotka eivät vaikuta istuvuuteen, toimintaan tai turvallisuuteen
Sijoita säästetty tuotantokapasiteetti mittoihin, joilla on aidosti merkitystä
Tämä ei ole "standardien löysäämistä"-, vaan älykästä tarkkuuden jakamista sinne, missä se tuottaa arvoa.
Vaihtoehto 3: Investointi prosessin tehostamiseen
Jos profiilien on säilyttävä suunnitellulla tavalla, investoi prosessikykyyn vastaamaan eritelmien vaatimuksia.
Tyypillisiä sijoituksia:
Päivitetyt painosäätimet: 50 000–150 000 dollaria
Rivimittausjärjestelmät: 75 000–200 000 $
Kehittynyt muottisuunnitteluohjelmisto: 25 000–75 000 dollaria
Parannettu lämmönhallinta: 40 000–120 000 dollaria
Nämä kustannukset näyttävät pelottavilta, ennen kuin niitä verrataan jatkuvaan romutukseen, uudelleenkäsittelyyn ja asiakkaiden valituksiin. Takaisinmaksuajat ovat tavallisesti 12{2}}24 kuukautta suuren volyymin tuotannossa.
Vaihtoehto 4: Teknisten tietojen säätö toiminnallisen analyysin perusteella
Jotkut spesifikaatiot olivat lähtöisin oletuksista eikä teknisestä analyysistä. Testaus paljastaa, onko tiukoilla toleransseilla todella merkitystä.
Toiminnallinen testausmenetelmä:
Tuottaa profiileja, jotka kattavat toleranssialueen
Rakenna kokoonpanot käyttämällä profiileja toleranssirajoilla
Testaa todellista suorituskykyä vaatimuksiin verrattuna
Dokumentoi, mitkä muunnelmat vaikuttavat toimintaan
Olen nähnyt tapauksia, joissa ±0,003 tuuman toleranssit voivat rentoutua ±0,008 tuumaan ilman toiminnallista vaikutusta. Tiukempi toleranssi johtui aikaisemman mallin kopioimisesta, ei toiminnallisesta välttämättömyydestä.
Vaihtoehto 5: Vaihtoehtoisen valmistusmenetelmän arviointi
Ekstruusio ei aina ole optimaalinen prosessi. Joillekin profiileille vaihtoehtoiset menetelmät tarjoavat paremman vaatimustenmukaisuuden:
Milloin harkita koneistusta tangosta tai levystä:
Erittäin tiukat toleranssit (±0,001-0,002 tuumaa)
Pieni tuotanto (alle 500 kappaletta)
Monimutkaisia ominaisuuksia ei voi luoda puristamalla
Tekniset vaatimukset ylittävät suulakepuristuskyvyn
Koneistus maksaa enemmän kappaletta kohti, mutta eliminoi romu- ja kehitysjaksot vaikeissa geometrioissa.
Milloin valmistus/hitsaus kannattaa harkita:
Erittäin suuret poikkileikkaukset-(puristuskapasiteetin yli)
Epäsymmetriset profiilit, jotka ovat alttiita vääristymille
Prototyypit ennen sitoutumista ekstruusiotyökaluihin
Milloin valettu muoto kannattaa ottaa huomioon:
Erittäin monimutkaiset sisäiset geometriat
Profiilit, joilla on useita seinän paksuusvaatimuksia
Pienempi äänenvoimakkuus ja suuri monimutkaisuus
Keskeinen oivallus: suulakepuristus tarjoaa valtavasti lisäarvoa sopiviin sovelluksiin, mutta sopimattomien profiilien pakottaminen suulakepuristamalla maksaa enemmän kuin vaihtoehtoiset menetelmät.
Usein kysytyt kysymykset
Minkä toleranssialueen alumiinin suulakepuristus voi realistisesti pitää?
Tavallisille kaupallisille ekstruusioille tyypilliset ominaisuudet ovat: mittatoleranssit ±0,010-0,015 tuumaa profiileille, joiden ympyrän halkaisija on alle 8 tuumaa, suoruus 0,0125 tuuman sisällä jalkaa kohti ja seinämän paksuuden vaihtelu ±15 % nimellisarvosta. Parannetuilla prosessiohjauksilla ja edullisilla profiilimalleilla nämä voivat kiristää ±0,005-0,008 tuuman mitoiltaan, 0,008 tuumaa jalkaa kohti ja ±8-10 % seinämän paksuuteen. Tiukemmat toleranssit edellyttävät erityisiä tarkkuusekstruusiokykyjä huomattavasti korkeammilla kustannuksilla. Tärkeintä on ymmärtää, että kyky riippuu suuresti profiilin monimutkaisuudesta – yksinkertaiset muodot pitävät tiukemmat toleranssit kuin monimutkaiset geometriat.
Miten metalliseoksen valinta vaikuttaa vaatimustenmukaisuuteen?
Seos vaikuttaa dramaattisesti ekstrudoitavuuteen ja mittojen hallintaan. 6063-seos pursottuu helposti erinomaisella pintakäsittelyllä ja hyvällä mittapysyvyydellä, mikä tekee siitä ihanteellisen arkkitehtonisiin sovelluksiin. 6061-seos tarjoaa suuremman lujuuden, mutta on 20-30 % haastavampaa puristaa tiukoilla toleransseilla. 7075-seos tarjoaa maksimaalisen lujuuden, mutta on huomattavasti vaikeampi puristaa, mikä vaatii tyypillisesti 40-50 % leveämpiä toleransseja. Tiukkoja määrityksiä varten 6063-T5 tai 6061-T6 edustavat parasta tasapainoa mekaanisten ominaisuuksien ja suulakepuristettavuuden välillä. Kovemmat seokset vaativat enemmän puristusvoimaa, kulkevat hitaammin ja niiden mittojen vaihtelu on suurempi.
Voivatko suulakepuristetut profiilit säilyttää tekniset tiedot ajan myötä vai ajautuvatko ne?
Mittojen pysyvyys ajan myötä riippuu ratkaisevasti sisäisestä jännitystilasta ja lämpökäsittelystä. Oikein venytetyt ja lämpökäsitellyt-profiilit pysyvät mittavakaina vuosia. Kuitenkin profiilit, joissa on suuri jäännösjännitys, voivat vapautua yli 3-6 kuukaudessa, mikä aiheuttaa 0,003-0,008 tuuman mittapoikkeaman pitkillä pituuksilla. Lämpötilapyöräily nopeuttaa tätä stressin lievitystä. Määritä sovelluksille, jotka vaativat pitkäkestoista{10}}mittojen vakautta, määritä jännitystä vähentävä venytys (2–3 %:n pysyvä kovettumisaika) ja ikääntyvä kovettuva lämpökäsittely. Hallitsemattomissa ympäristöissä säilytetyt profiilit voivat myös kokea pieniä mittamuutoksia pintakäsittelyjen lämpölaajenemisen ja kosteuden imeytymisen vuoksi, vaikka nämä vaikutukset ovat tyypillisesti pieniä.
Mitä eroa on muototoleranssilla ja mittatoleranssilla?
Mittatoleranssi säätelee tiettyjä mittoja-seinämän paksuus, kokonaisleveys ja reikien halkaisijat. Muototoleranssi säätelee geometrisen muodon-suoraa, kiertymää, tasaisuutta ja kulmia. Profiili voi täyttää kaikki mittatoleranssit, mutta ei kuitenkaan täytä muotovaatimuksia, jos se on kierretty tai taipunut. Muotovirheet johtuvat tyypillisesti epätasapainoisista poikkileikkauksista{5}}, differentiaalisesta jäähdytyksestä tai riittämättömästä jännityksenpoistosta. Niitä on vaikeampi hallita kuin mittojen vaihtelua, koska ne johtuvat monimutkaisista vuorovaikutuksista lämpögradienttien, jäännösjännitysten ja materiaalin ominaisuuksien välillä. Tarkkuussovelluksissa muototoleranssit ovat usein tärkeämpiä kuin mittatoleranssit, mutta niihin kiinnitetään vähemmän huomiota teknisissä asiakirjoissa.
Mistä tiedän, ovatko profiilini tiedot realistisia, ennen kuin investoin työkaluihin?
Laske monimutkaisuuspisteet rajatun ympyrän halkaisijan, seinämän paksuussuhteen, aukkojen määrän ja muototekijän perusteella. Alle 15 pisteet osoittavat suoraviivaista suulakepuristusta saavutettavissa olevilla vakiotoleransseilla. Pisteet 15{7}}25 viittaavat kohtalaisiin haasteisiin, jotka edellyttävät huolellista prosessin hallintaa. Yli 25 pisteet osoittavat suurta monimutkaisuutta, kun spesifikaatioiden saavuttaminen edellyttää poikkeuksellista valmistuskykyä. Tarkista lisäksi suunnittelusi kokeneiden suulakepuristusinsinöörien kanssa ennen kuin sitoudut työkaluihin – he voivat tunnistaa piirustuksista valmistettavuusongelmia, jotka tulevat ilmi vasta ensimmäisen artikkelin tarkastuksessa. Pyydä alustavia suulakevirtaussimulaatioita, jos niitä on saatavilla, koska ne paljastavat metallivirtauksen epätasapainon, joka aiheuttaa mittaongelmia.
Mikä tarkastustiheys on tarpeen eritelmien noudattamisen varmistamiseksi?
Tarkastusstrategian tulee vastata profiilin monimutkaisuutta ja toleranssitiheyttä. Tavallisille profiileille, joissa on kaupalliset toleranssit, riittää yleensä ensimmäinen-kappaletarkastus ja tilastollinen näytteenotto 20-30 kappaleen välein. Jos haluat tarkempia toleransseja, lisää 5-10 kappaleen välein tai käytä linjassa{11}}optista skannausta jatkuvaa valvontaa varten. Monimutkaisten profiilien kriittiset mitat voivat vaatia 100 %:n tarkastuksen automaattisilla järjestelmillä. Ota huomioon, että näytteenottotarkastus havaitsee systemaattiset ongelmat, mutta voi jättää väliin ajoittaiset ongelmat - profiilit, jotka läpäisevät tarkastuksen mitatuissa paikoissa, saattavat epäonnistua mittauspisteiden välillä. Arvokkaissa sovelluksissa varmista, että tarkastusstrategiasi todella mittaa sitä, mikä on tärkeää toiminnallisesti, ei vain sitä, mitä on helppo mitata.
Miksi jotkut profiilit läpäisevät tarkastuksen, mutta epäonnistuvat asennuksen aikana?
Tämä yleinen turhautuminen johtuu useista tekijöistä. Ensinnäkin mittausnäytteenotto saattaa jättää huomiotta tarkastuspisteiden väliset vaihtelut. Toiseksi kiinnitys mittauksen aikana voi rajoittaa profiileja eri tavalla kuin asennusolosuhteet, mikä peittää ongelmia, kuten vääntymisen tai keulan. Kolmanneksi toleranssipino-useiden profiilien kesken aiheuttaa kokoonpanon häiriöitä, vaikka yksittäiset profiilit olisivatkin määritysten mukaisia. Neljänneksi profiilit, joilla on suuri jäännösjännitys, voivat olla vakaita tarkastuksen aikana, mutta ne voivat siirtyä mitoiltaan koneistettaessa tai rajoitettuina kokoonpanossa. Tämän estämiseksi harkitse toiminnallisen mittarin tarkastusta, joka simuloi todellisia kokoonpanoolosuhteita, eikä pelkästään mittamittauksia erikseen.
Voiko jälki-ekstruusiokoneistus kompensoida mittojen vaihtelua?
Koneistus voi korjata tiettyjä mittoja, mutta tuo mukanaan omat haasteensa. Hyötyjä ovat kriittisten ominaisuuksien tiukempien toleranssien saavuttaminen, sellaisten ominaisuuksien lisääminen, joita ei voi luoda suulakepuristamalla, ja pienten mittapoikkeamien korjaaminen. Epäsymmetristen profiilien koneistus voi kuitenkin lievittää sisäisiä jännityksiä, mikä aiheuttaa vääristymiä materiaalin poistamisen yhteydessä. Ohuet-seinämäosat voivat taipua koneistusvoimien vaikutuksesta, mikä vaikeuttaa tarkkaa koneistusta. Lisäksi koneistuskustannukset ylittävät usein suulakepuristuskustannukset 3-10-kertaisesti ominaisuutta kohden. Optimaalinen strategia käyttää ekstruusiota bulkkimuodon ja materiaalin ominaisuuksien saavuttamiseksi, ja koneistus on rajoitettu kriittisiin ominaisuuksiin, jotka vaativat ekstruusiokyvyn ylittävää tarkkuutta. Suunnitteluprofiilit tunnistavat molempien prosessien vahvuudet sen sijaan, että näkivät koneistuksen korjauksena huonoon suulakepuristusohjaukseen.
Polku eteenpäin: eritelmien vaatimustenmukaisuuden lisääminen prosessiisi
Teknisten realiteettien läpikävimisen jälkeen tulee esiin kolme totuutta puristetuista profiileista ja spesifikaatioista.
Ensinnäkin kysymys "Täyttävätkö suulakepuristetut profiilit vaatimukset?" ei ole universaalia vastausta. Kyky riippuu profiilin suunnittelun, toleranssivaatimusten, valmistusprosessin ohjauksen ja toimittajan asiantuntemuksen risteyksestä. Yksinkertaiset profiilit vakiotoleransseilla saavuttavat 90-95 %:n vaatimustenmukaisuuden rutiininomaisesti. Monimutkaiset profiilit, joissa on tiukat toleranssit, eivät murtaudu 70 % ilman merkittäviä prosessiinvestointeja.
Toiseksi spesifikaatioiden noudattaminen ei ole valmistusongelma, joka pitäisi ratkaista "yrittämällä kovemmin". Se on järjestelmä-tason haaste, joka edellyttää suunnittelun, spesifikaatioiden ja valmistuskyvyn yhdenmukaistamista. Menestyneimmissä havaitsemissani ohjelmissa suulakepuristettuja profiileja käsitellään suunnittelun-valmistuskumppanuutena, ei hankintatapahtumana.
Kolmanneksi ero spesifikaatiotavoitteiden ja valmistustodellisuuden välillä maksaa teollisuudelle miljardeja vuosittain romu-, korjaus- ja loppupään vioista. Tämän aukon kurominen vaatii rehellisiä keskusteluja siitä, mikä on saavutettavissa ja mikä on pyrkimystä.
Toimintavaiheesi riippuvat istuimestasi:
Jos olet suunnittelija: Opi ekstrudoitavuuden perusperiaatteet. Se 30 minuuttia seinän paksuussuhteiden ja muototekijöiden tutkimista ehkäisee kuukausien tuotantoongelmia. Ota yhteyttä valmistusinsinööreihin ennen suunnittelun viimeistelyä. Käytä toleranssihierarkian lähestymistapaa-keskitä tarkkuus sinne, missä sillä on toiminnallisesti merkitystä.
Jos olet laatuinsinööri: Työnnä toiminnallista tarkastusta, joka simuloi todellisia käyttöolosuhteita, ei vain mittojen mittausta erikseen. Ota käyttöön-prosessin ohjaimia, jotka havaitsevat ajautumisen tuotannon aikana lopputarkastuksen sijaan. Rakenna tilastollisia malleja, jotka yhdistävät prosessimuuttujat ulottuvuustuloksiin.
Jos hankit profiileja: Arvioi toimittajia kykyinfrastruktuurin perusteella, ei vain hinnan perusteella. Pyydä Cpk-tietoja, tarkista heidän suuttimen kehitysprosessinsa ja tarkasta heidän lämmönhallintajärjestelmänsä. Muista, että alhainen kapasiteetti maksaa enemmän kuin korkea hinta, kun otat huomioon romun, korjauksen ja viivästykset.
Jos olet ekstruusiovalmistaja: Investoi ominaisuusinfrastruktuuriin, joka mahdollistaa vaatimustenmukaisuuden-modernit puristusohjaukset, linjamittaukset,{1}}kehittyneen meistisuunnittelun ja edistyneen lämmönhallinnan. Nämä investoinnit erottavat sinut hyödyketoimittajista ja hallitsevat korkealaatuisen hinnoittelun asiakkailta, jotka ymmärtävät kokonaiskustannukset.
Alumiinin suulakepuristusteollisuudella on valtava kapasiteetti. Nykyaikaiset laitokset tuottavat profiileja, joissa on mittojen säätö, mikä olisi tuntunut mahdottomalta 20 vuotta sitten. Mutta tämän ominaisuuden on vastattava sovellusvaatimuksia.
Profiilit täyttävät vaatimukset, kun suunnittelu, spesifikaatiot ja valmistuskyky linjaavat yhtenäisessä järjestelmässä. Vika ei johdu metallista-, vaan piirretyn, määritellyn ja valmistettavan välisen yhteyden katkeamisesta.
Sulje tämä katkaisu, niin profiilisi täyttävät vaatimukset jatkuvasti. Jätä se huomioimatta, niin voit loputtomasti taistella tulipaloja, jotka ovat peräisin perustavanlaatuisesta suuntausvirheestä.
Valinta on viime kädessä, haluatko hallita määrityksiä reaktiivisesti-sammuttamalla jokaista epäonnistunutta erää-vai ennakoivasti-lisätä vaatimustenmukaisuus järjestelmään alusta alkaen.
Tiedot osoittavat johdonmukaisesti, että ennakoiva polku maksaa vähemmän, tuottaa nopeammin ja tuottaa parempia tuloksia.
Ainoa kysymys on, otatko sen.
Key Takeaways
Suulakepuristetun profiilin vaatimustenmukaisuus vaihtelee 70-95 %:sta riippuen profiilin monimutkaisuudesta, toleranssitiiveydestä ja valmistuskapasiteetista – yleispätevää vastausta ei ole.
"Toleranssipinoamisloukku" saa profiilit läpäisemään yksittäiset mittatarkastukset, mutta epäonnistuvat toiminnallisesti, kun kokoonpanossa yhdistetään useita toleransseja
Viisi prosessimuuttujaa hallitsee spesifikaatiotuloksia: aihion lämpötilan tasaisuus, paininnopeuden dynamiikka, suuttimen lämpötilagradientit, sammutuksen tasaisuus ja venytyksen hallinta
Profiilin monimutkaisuuspisteet (perustuu CCD:hen, seinämän paksuussuhteeseen, aukkojen määrään ja muototekijään) ennustavat valmistettavuuden -yli 25 pisteet osoittavat korkeaa spesifikaatioriskiä
Älykäs toleranssien jakaminen kolmiportaista{0}}hierarkiaa (kriittinen/tärkeä/informaatio) käyttäen parantaa sekä toimivuutta että tuotannon tuottoa tasaisiin tiukoihin toleransseihin verrattuna.
Matala-kapasiteetin toimittajat luovat tuotantoketjun loppupään kustannuksia, jotka ovat 3–5 kertaa suuremmat kuin alkuperäiset hintasäästöt korkeampien hylkäysmäärien, uudelleentyöstö- ja kokoonpanovirheiden ansiosta.
Suunnittelumuutokset, jotka parantavat suulakepuristettavuutta-kuten seinämän paksuuden tasaaminen ja sekoitussäteiden lisääminen-voivat vähentää hylkyjä 40–70 % toiminnasta tinkimättä
Tietolähteet
Aluminium Extruders Council (erilaiset tekniset tiedotteet toleransseista ja laadunvalvonnasta)
EN 755-9 Eurooppalainen standardi alumiinin puristustoleransseille
ASTM B221 Vakiospesifikaatio alumiinipuristeille
Alan tapaustutkimuksia ilmailu-, arkkitehtuuri- ja kuluttajatuotteiden sovelluksista
Promex CYRUSin ja Promex Expert AI{0}}ohjatun laadunvalvontajärjestelmän dokumentaatio
Useita suulakepuristuslaitosten tarkastuksia ja valmiuksien arviointeja (2022-2024)
Vikaanalyysitiedot, jotka on koottu useiden valmistajien laaturaporteista
